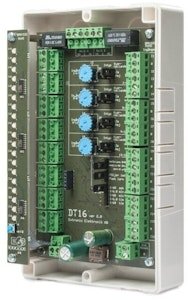

Driftlarmstablå DT-16 16-ingångar/utgångar

DT-16 är en driftlarmstablå med 16 ingångar för indikering av olika typer av driftlarm. Indikeringen sker med röda lysdioder.
Tablån kan anslutas till en centralapparat och/eller larmsändare och ge grupplarm eller individuellt larm för varje ingång. DT-16 har även utgång för gemensamt förlarm. Varje utgång kan anslutas till en ingång i centralapparaten och/eller till externa lysdioder.

Driftlarmstablån DT-16 har följande egenskaper:
16 ingångar slutande eller brytande
16 röda lysdioder som indikerar ingångarna
16 transistorutgångar Fyra timers, en per fyra ingångar
Två reläutgångar, summalarm och förlarm
Direkt- eller kvarhållande indikering
Återställningsknapp samt extern återställningsingång.
Lysdiodsindikering av spänning, summalarm och förlarm

Kvarhållande indikering
Med en bygel för varje ingångsgrupp kan kvarhållande indikering eller ej väljas.
Har kvarhållande indikering valts så indikerar DT-16 fortfarande larm även efter att ingången har återställts. Utgång återställs alltid vid kvittering även om ingången fort- farande är aktiv. För att återställa funktionen helt måste ingången återställas innan den kvitteras.

Spänning: 10 – 30 VDC
Ström: Max. 40 mA
Belastning, relän: 1 A vid 24 VDC
Belastning, transistorutgångar: 80 mA per utgång
Kapsling: Ljusgrå plastkapsling
Timertid: Valbart 0-6 min, 0-60 min, 0-6 tim eller 0-60 tim
Mått (H x B x D): 190 x 115 x 63 mm
